3D-Druck

• Beim Duck der Font gibt es eine Pause um die M4-Muttern einzusetzen.

• Bei allen Druckteilen prüfen, ob die Löcher frei sind, ansonsten mit 4mm Bohrer säubern.

• Loch für Reset prüfen, wenn Büroklammer nicht durch passt mit 1.5-2mm Bohrer aufbohren.

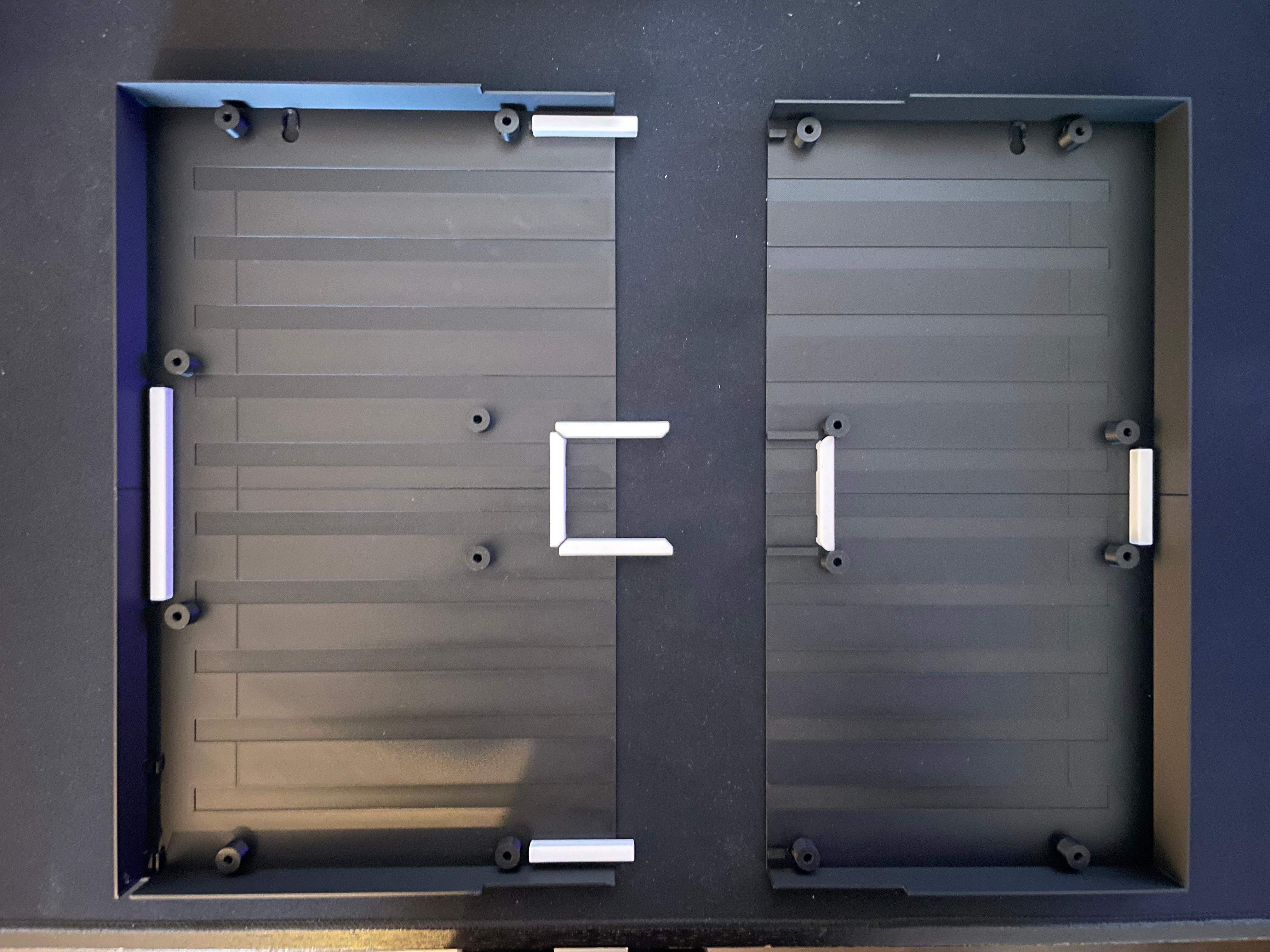

Back Step1

Alle Verbinder wie auf dem Bild montieren.
Achte darauf, dass die Ausspahrung für die LED am richtigen ort montiert werden.

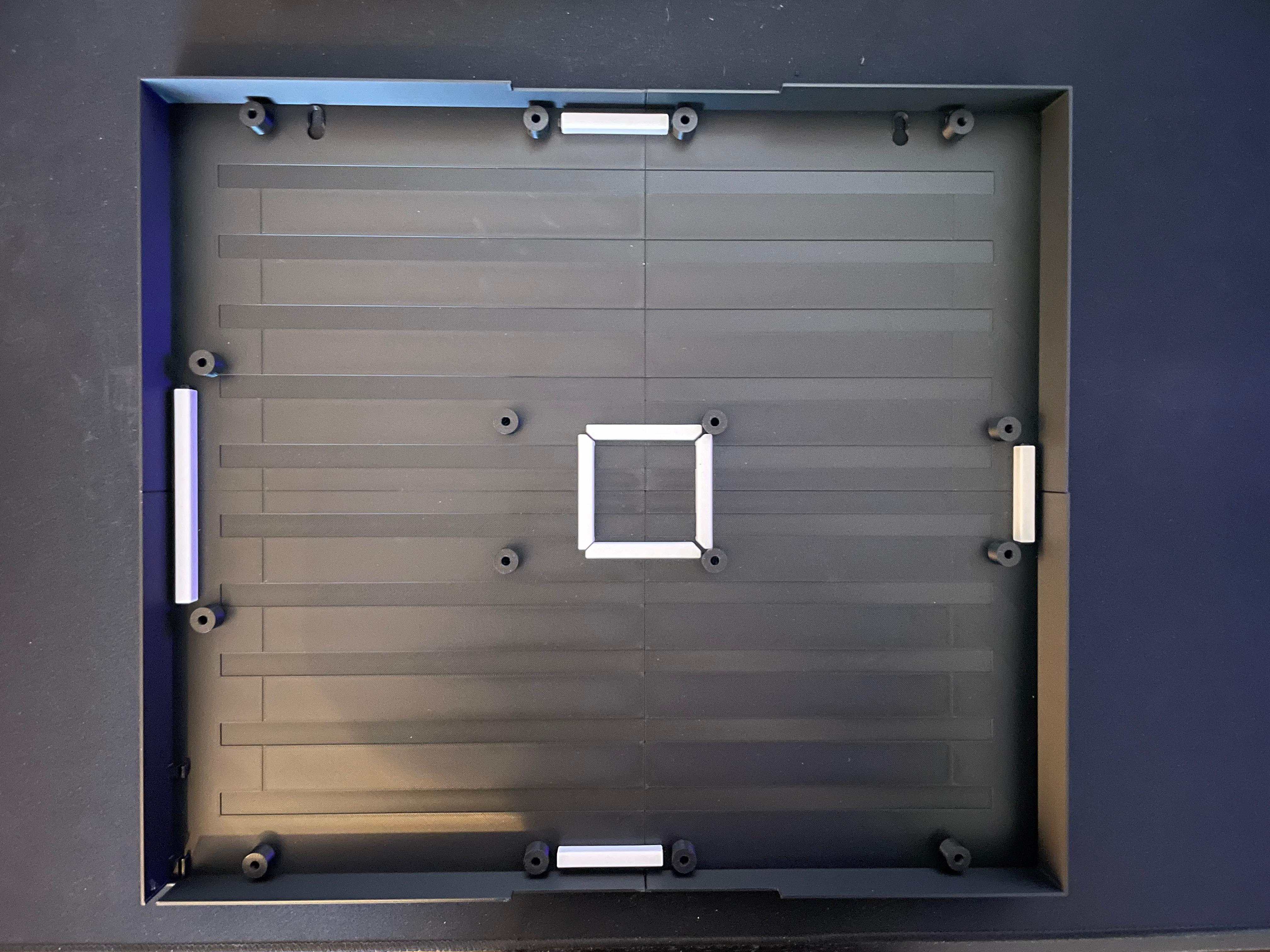

Back Step2

Alles zusammenschieben.
Die Rillen reinigen.
Dünne vertierung links und rechts zeigt erster resp. letzter Buchstabe.

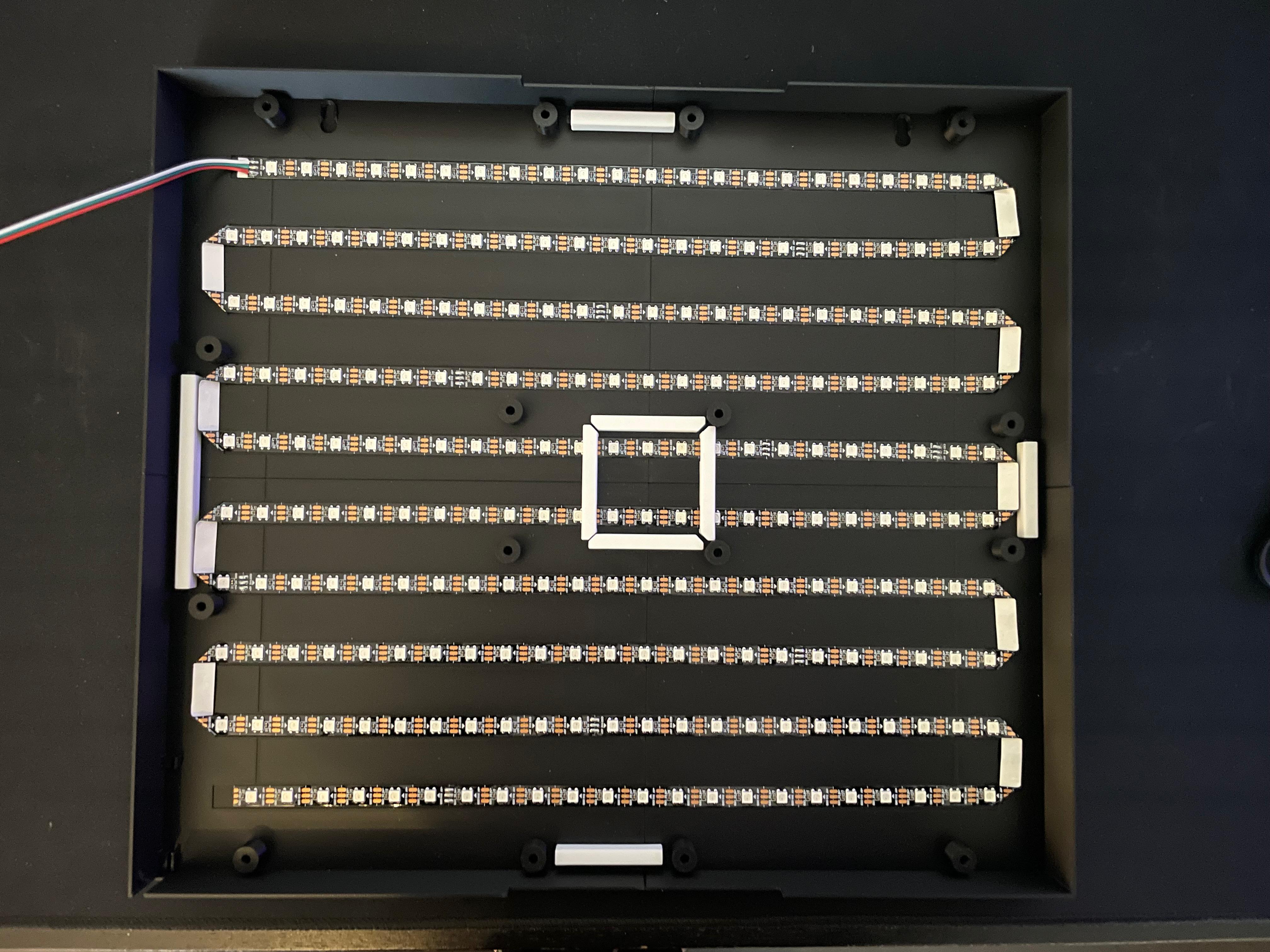

Back Step3

LED Strip montieren.
LED zwischen Buchstaben und Zeilen können eingestellt werden werden.
Erste und letzte LED müssen jedoch erster und letzter Buchstabe sein.
Die LED Strip ab bessten bei den Verbindern trennen.

Back Step4

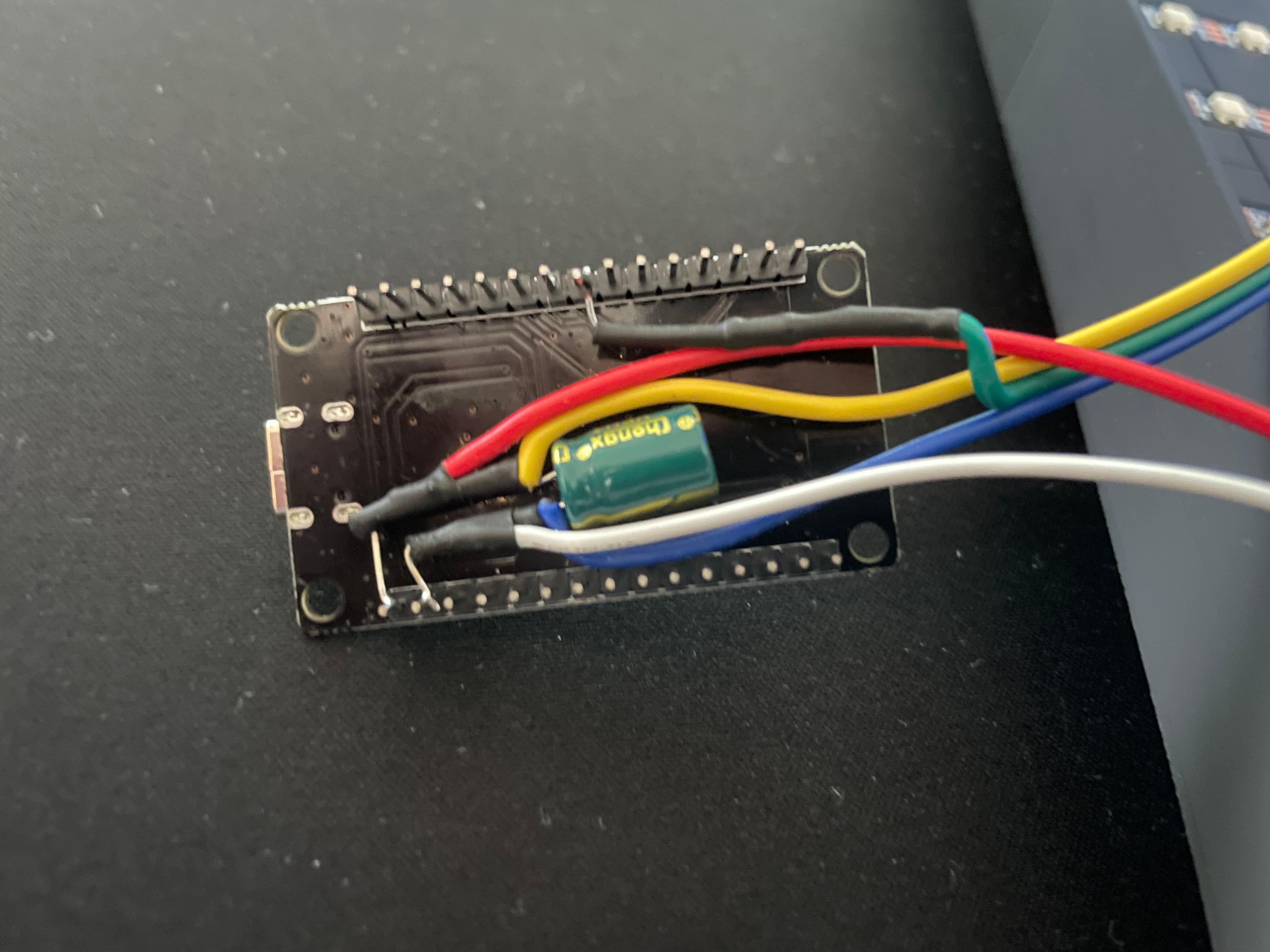

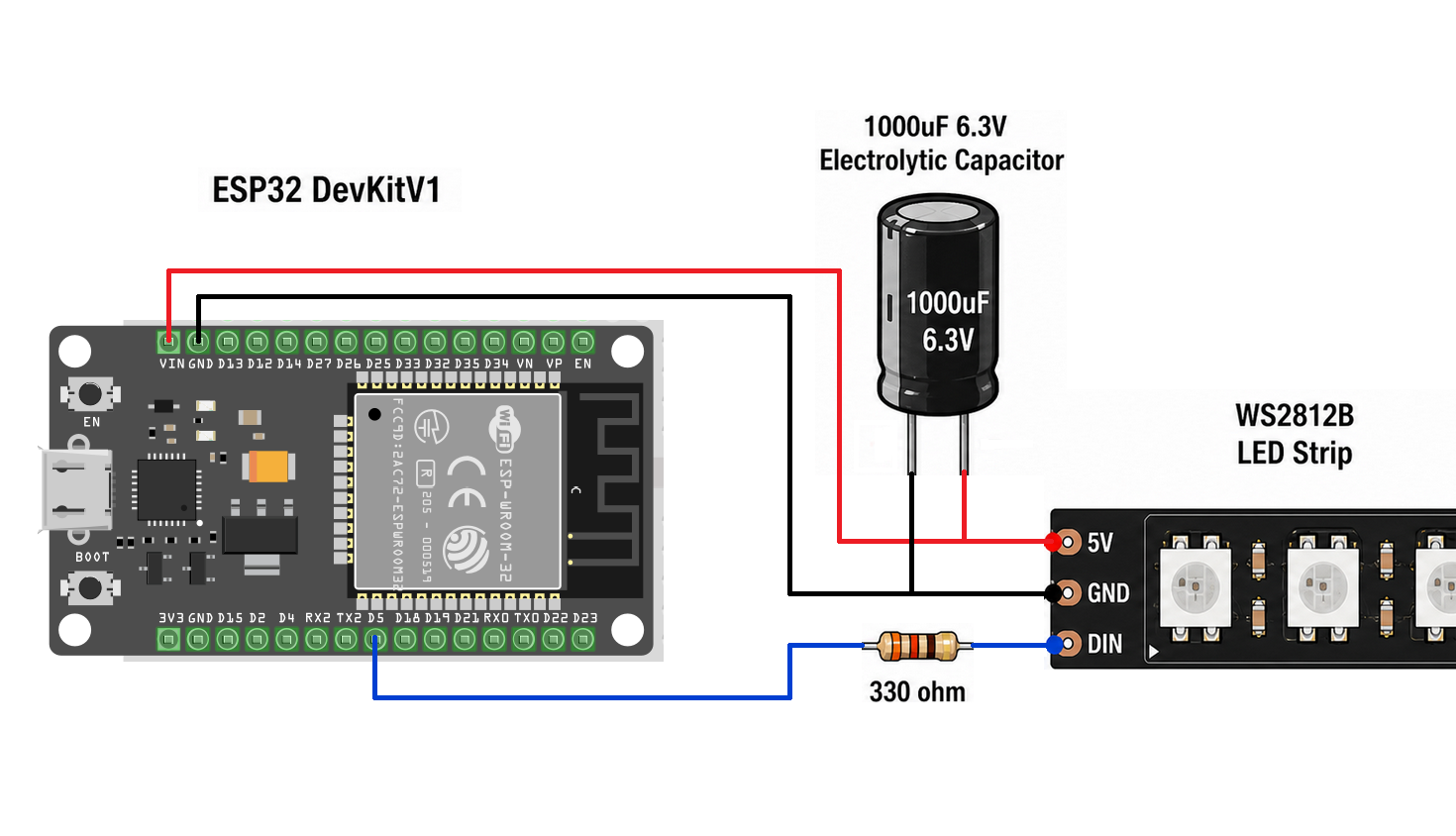

ESP32 DevKit verbinden

• Vin zu GND einen 1000uF C montieren und mit LED Strip Start und Ende verbinden.
• D5 mit 330Ohm zu DIn von LED
• Pins der Strips können variieren

Back Step4

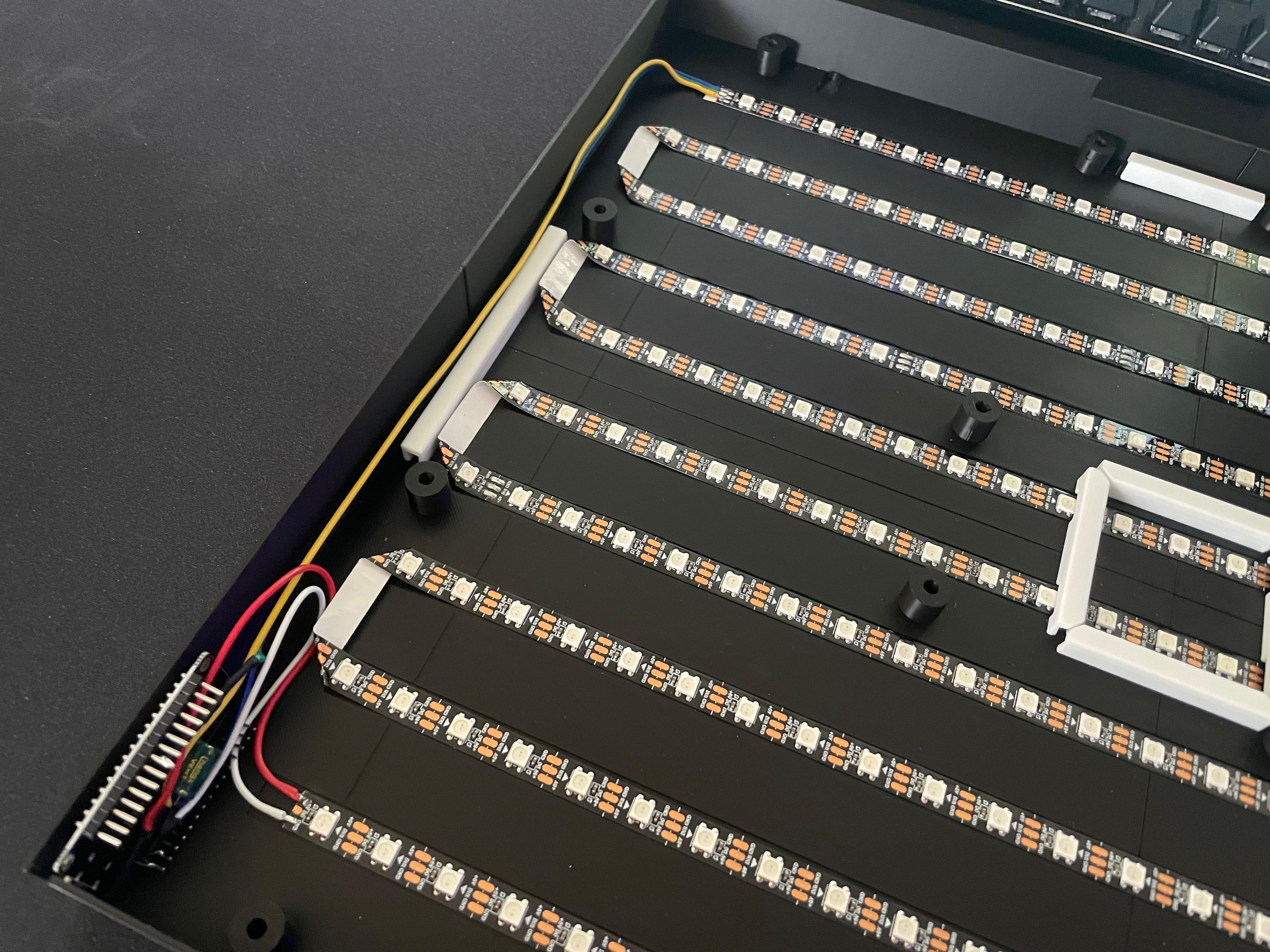

Beispiel der Montage

Back Step5

ESP32 in den vorgesehenen Auschnitt legen

Front Step1

Lange Verbinder wie auf dem Bild montieren.
Die grossen Mittelstücke montieren, vertiefung gegen aussen.

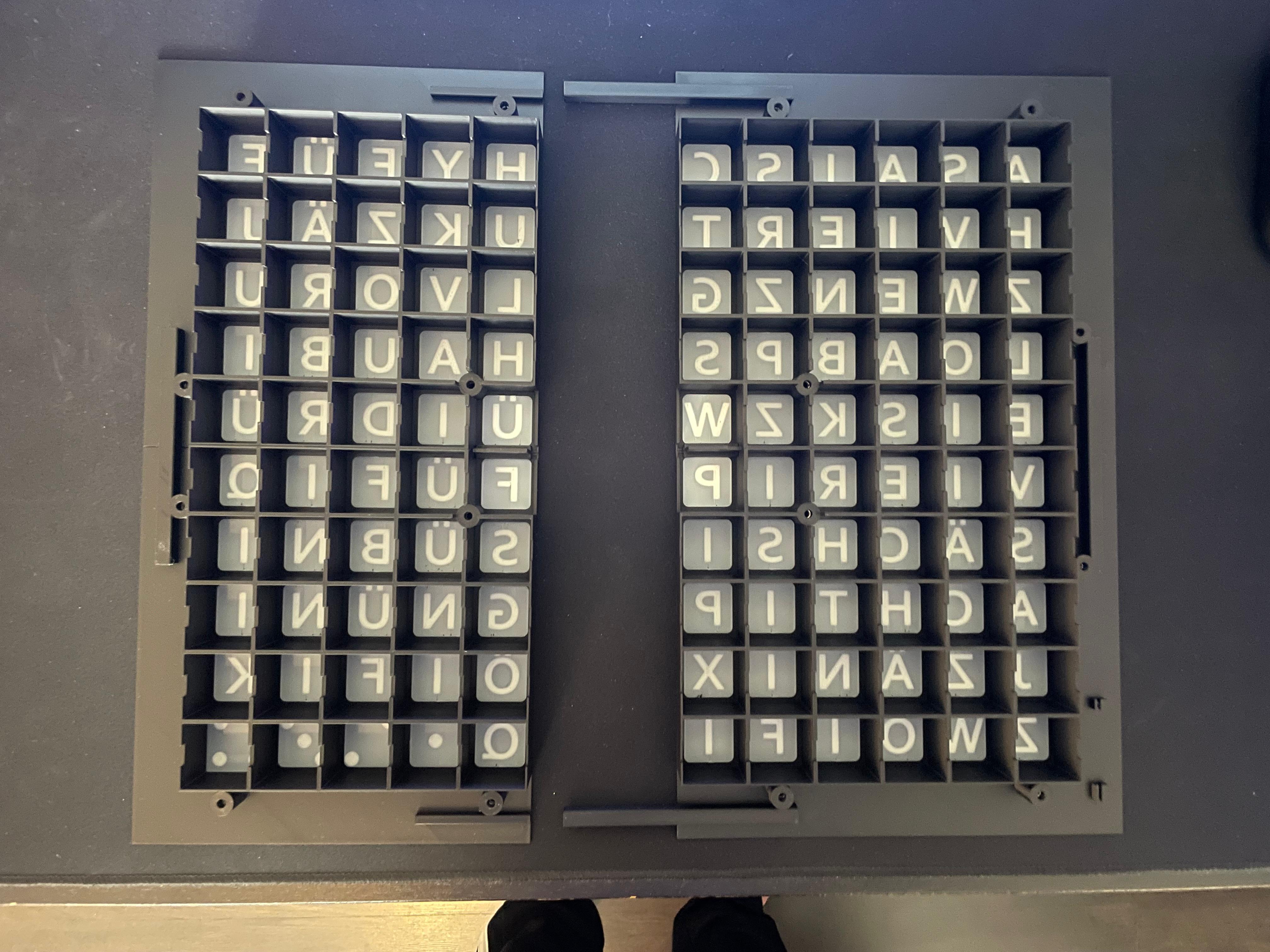

Front Step2

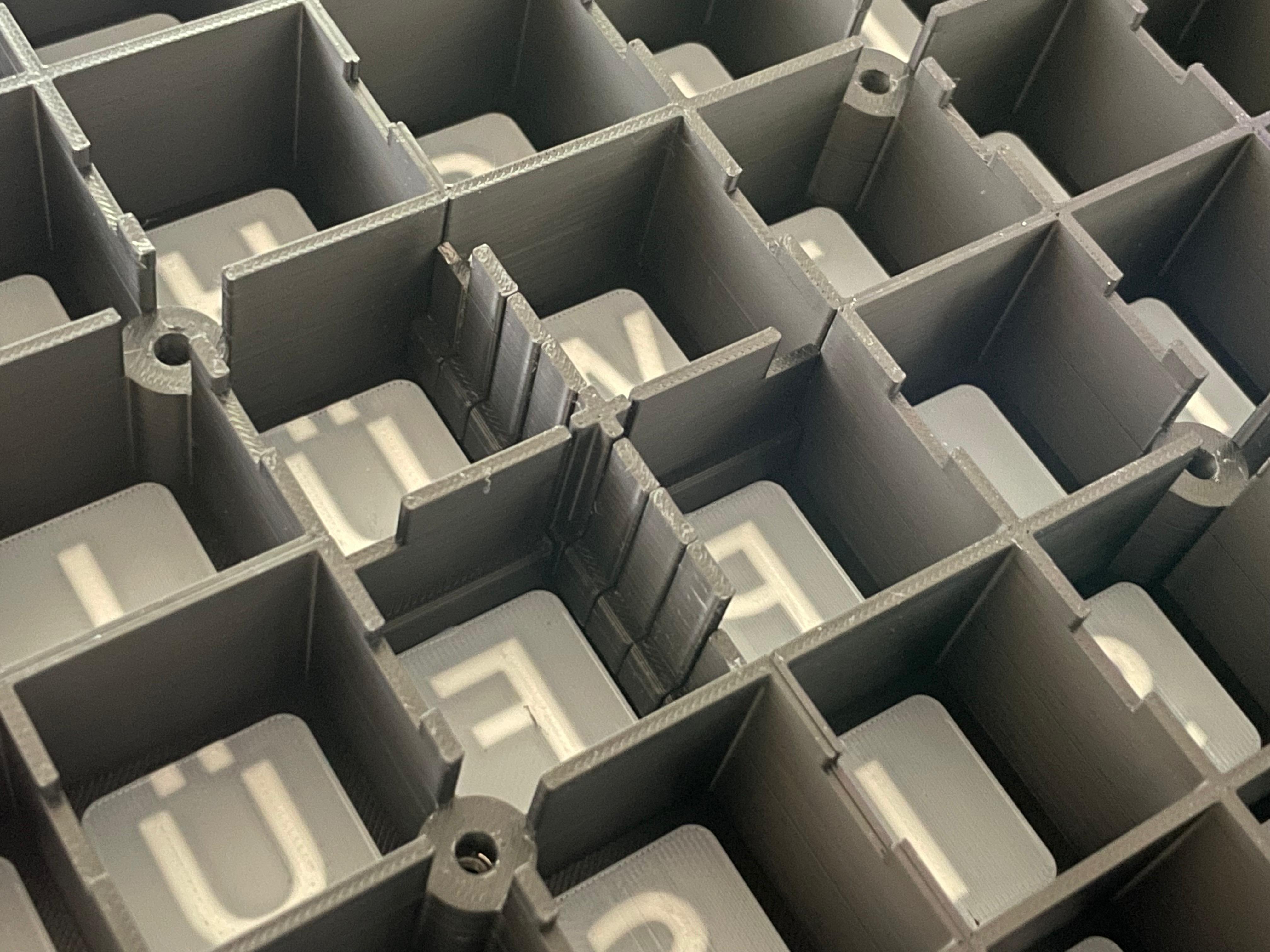

Alles zusammenschieben und die kleinen Verbinder montieren

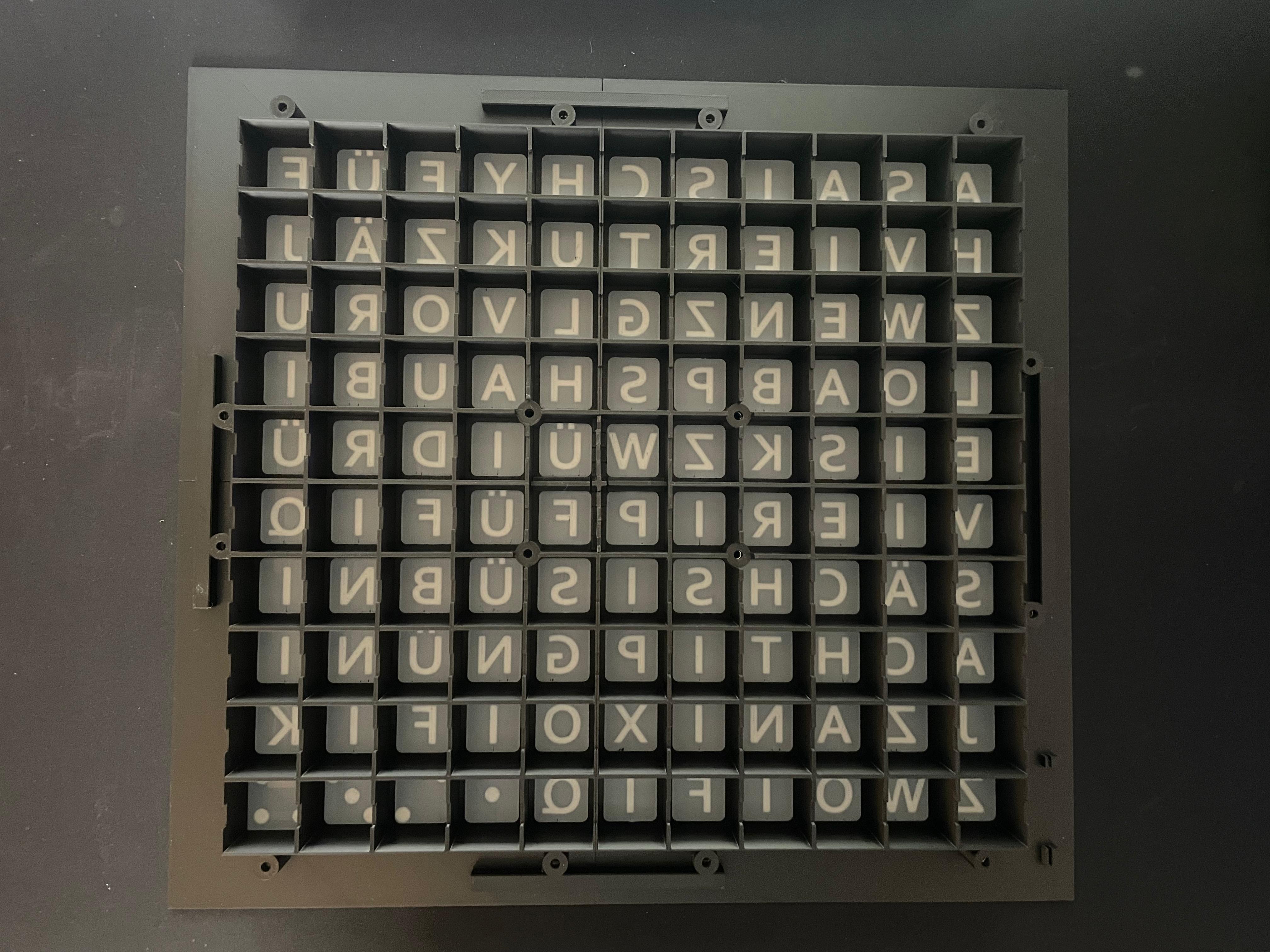

Front Step3

Die kleinen Mittelstücke montieren gemäss Bild.

Endmontage

Beide Teile zusammenstecken und anschrauben

Flashen

Mit dem PC verbinden und ESP flashen.
Danach weiter mit Erste Schritte
